Трубки фторопластовые Ф-4Д — это электроизоляционные трубки из фторопласта 4Д и 4ДМ , работающие в интервале температур от — 196°С до + 250°С и обычно применяемые для электроизоляции проводов в различных климатических условиях.

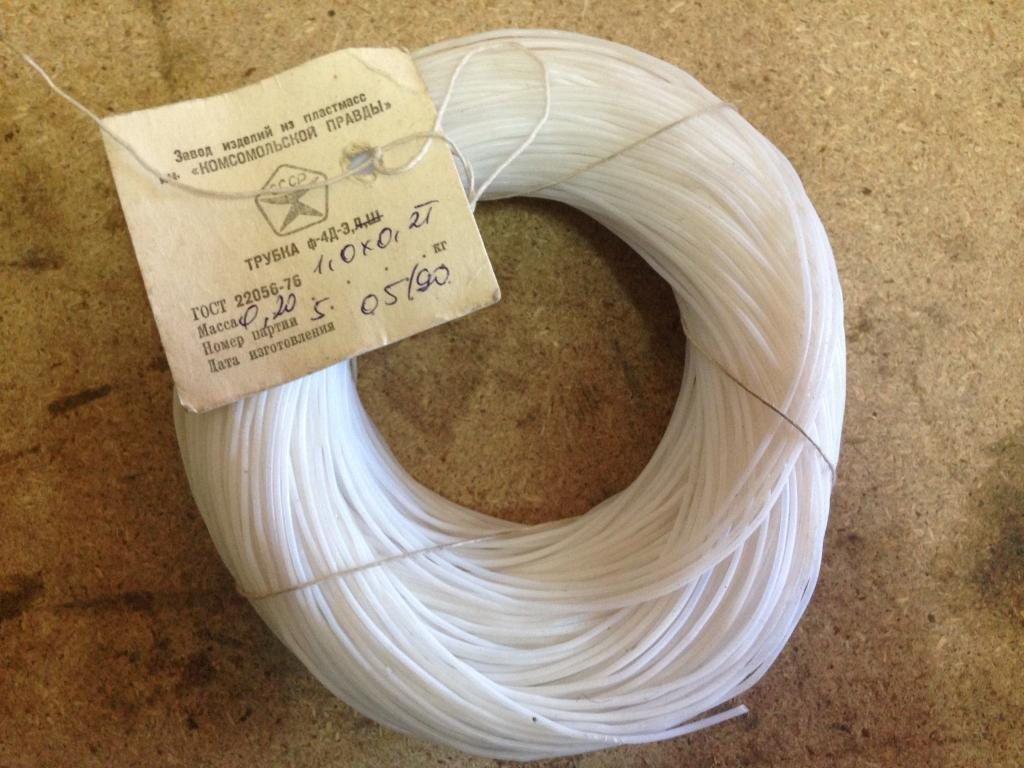

Фторопластовые трубки (ГОСТ 22056-76)
Несмотря на то, что трубка из фторопласта-4Д ГОСТ 22056-76 предназначена в первую очередь для изоляции кабелей, существуют и другие, куда менее очевидные сферы применения этих трубок. Это обусловлено уникальными свойствами фторопласта, т.к. он является не только отличным диэлектриком, но также обладает высокой химической стойкостью и устойчивостью к высоким и низким температурам от – 196 до +250 °C.
Трубки Ф-4Д изготавливаются методом паст-экструзии и отличаются устойчивостью к коррозии, воздействию растворителей, щелочей и кислот, повышенному давлению.
Как правило, потребители предпочитают использовать фторопластовые трубки для изоляции кабелей и проводов, а трубы из фторопласта-4 – для транспортировки веществ агрессивной природы и футеровки стальных элементов конструкций (фитинги, проточные части насосов и пр.).
Этому способствует долговечность продукта, низкая адгезия и газопроницаемость, трудногорючесть.
Трубки обладают высокой химической стойкостью к различным химическим средам.
В приборостроении трубки из фторопласта-4Д могут служить защитными кожухами для нагревательных элементов (например, у обогревателей железнодорожных вагонов), а также обеспечивать изоляцию тепловых дорожек конвекторов, теплообменников, воздушных стерилизаторов, фторопластовых ТЭНов.
Применяются изделия нашей компании и в пневматике и гидравлике, а значит, востребованы в автомобильной промышленности.
В машиностроении фторопластовые трубки служат для футеровки поверхностей узлов и агрегатов, как внутренних, так и наружных. Все вышесказанное касается и аэрокосмической отрасли.
В области фармацевтики и медицины фторопластовые трубки успешно используют в изготовлении капилляров для лабораторного оборудования.
В химической промышленности они обеспечивают надежную транспортировку химических реагентов, применяются в гальванических ваннах. Как правило, здесь более востребована фторопластовая трубка-камера, специально термически обработанная, чтобы работать под большим давлением.
Фторопластовые трубки применяются в производстве труб пенополиуретановой изоляции – обеспечивают защиту сигнального провода оперативного дистанционного контроля (ОДК). Изделия из фторопласта-4Д применимы и в нефтегазовой промышленности, например, для производства датчиков, измеряющих уровень горючих жидкостей.
Трубки из фторопласта 4Д — трудногорючи .
Температура самовоспламенения трубок + 520 °С.
Воспламенение трубок не наблюдается до температуры самовоспламенения.
При нагревании трубок до температуры выше +250 °С выделяются летучие продукты термоокислительной деструкции , предельна допустимая концентрация (ПДК) которых в воздухе рабочей зоны производственных помещений по ГОСТ 12.1.005-88 приведена в табл. 1.
Таблица 1
| Наименование вещества | Предельно допустимая концентрация, мг/м3 | Класс опасности |
|
Водород фтористый
Перфторизобутилен
Фтор- и дифторфосген
Углерода оксид
Аэрозоль фторопласта 4
Тетрафторэтилен |
0,5/0,1
0,1
0,9
20
10
301 |
1
1
2
4
4
4 |
Площадь сечения и масса трубок
| Внутренний диаметр,
мм |
Толщина стенки, мм |
Расчетная площадь сечения, мм | Расчетная масса 1 м длины, г |
| 0,3
0,4 0,5 0,6 0,7 0,8 1,0 |
0,2 | 0,31
0,37 0,44 0,50 0,56 0,62 0,75 |
0,68
0,81 0,97 1,10 1,23 1,36 1,65 |
| 1,0
1,2 1,4 1,5 1,6 1,8 2,0 |
0,3 | 1,22
1,40 1,59 1,68 1,78 1,95 2,15 |
2,63
3,08 3,50 3,70 3,91 4,30 4,73 |
| 2,1
2,2 2,4 2,5 2,6 2,8 3,0 |
0,4 | 3,12
3,24 3,57 3,62 3,77 4,02 4,24 |
6,86
7,13 7,85 7,96 8,30 8,64 9,33 |
| 3,5
3,8 4,0 |
0,6 | 7,63
8,23 8,64 |
16,90
18,10 18,90 |
| 4,0 | 1,0 | 12,10 | 26,60 |
| 4,5
5,0 |
9,53
10,51 |
20,96
23,30 |
|
| 5,0
5,5 6,0 |
1,0 | 18,72
20,20 21,84 |
41,20
44,40 48,50 |
| 6,0 | 1,5 | 35,10 | 77,22 |
| 7,0 | 1,0 | 24,90 | 54,80 |
| 8,0 | 1,0 | 28,26 | 62,17 |
| 8,0 | 1,5 | 44,50 | 97,90 |
| 8,0 | 2,0 | 62,40 | 137,30 |
| 9,0 | 1,0 | 31,40 | 69,08 |
| 9,0 | 1,5 | 49,10 | 108,00 |
| 10,0 | 1,0 | 34,54 | 76,00 |
| 10,0 | 1,5 | 53,8 | 118,40 |
